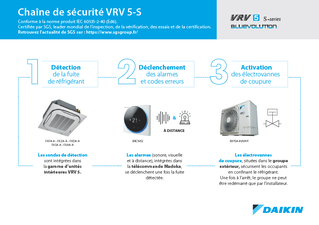

Chaine de sécurite
PDF | 244.65KB
Quelles sont les normes qui régulent la sécurité des gaz fluorés ?
Deux normes sont appliquées pour satisfaire les réglementations de sécurité relatives aux réfrigérants :
- Inflammabilité (1, 2L, 2, 3) : couverte par la norme spécifique sur les pompes à chaleur IEC60335-2-40 (Éd. 6) qui prévaut sur la norme EN378:2016
- Toxicité (A ou B) : couverte par la norme générique sur les réfrigérants EN378:2016.
Les limitations d’inflammabilité pour les réfrigérants AL2 étant plus strictes que les limitations de toxicité, la priorité de la technologie Shîrudo est d’offrir une flexibilité maximale dans le respect de la norme IEC60335-2-40 (Éd.6).
Tranquillité d'esprit
Avec la technologie Shîrudo, Daikin garantit la conformité avec la norme de produit IEC60335-2-40 (Éd. 6) relative aux unités intérieures. Grâce aux mesures de régulation du réfrigérant intégrées en usine, ces systèmes sont aussi de conception ultra rapide et ultra flexible
Ils ne nécessitent pas de calculs complexes et chronophages, même pour les petites pièces des bâtiments.

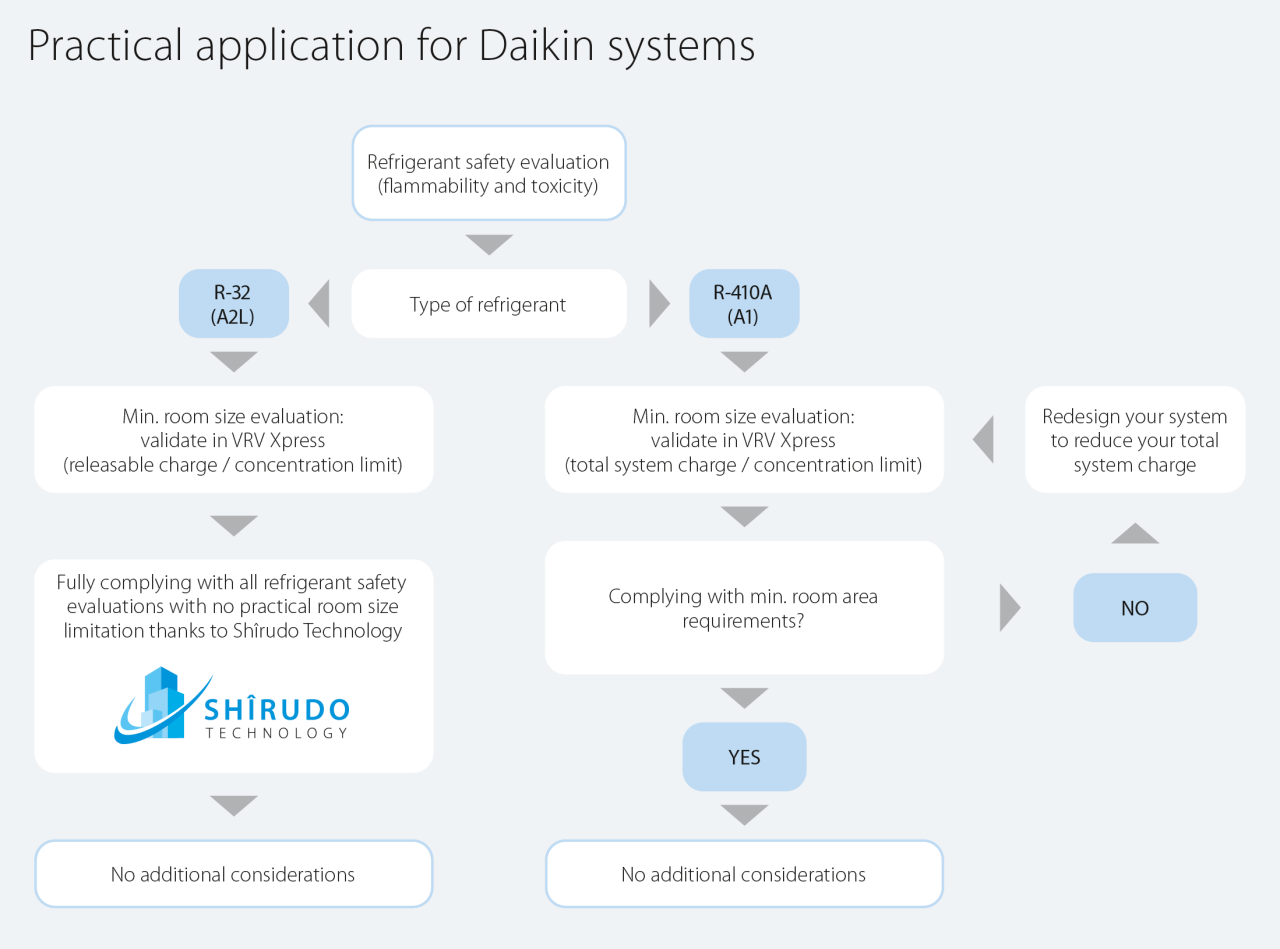

Pour concevoir sereinement tout bâtiment commercial, validez votre projet dans notre logiciel Xpress, qui fournit des plans de niveau
Principe de fonctionnement de la technologie Shîrudo
La technologie Shîrudo intègre en usine des mesures de régulation du réfrigérant. Autrement dit, le système VRV 5 est équipé de capteurs, de vannes d’isolement et d’une alarme, avec accréditation CB tierce par un organisme notifié (SGS CEBEC).
- Capteurs intégrés pour la détection des fuites de réfrigérant
- Alarme intégrée
- Vannes d’isolement intégrées

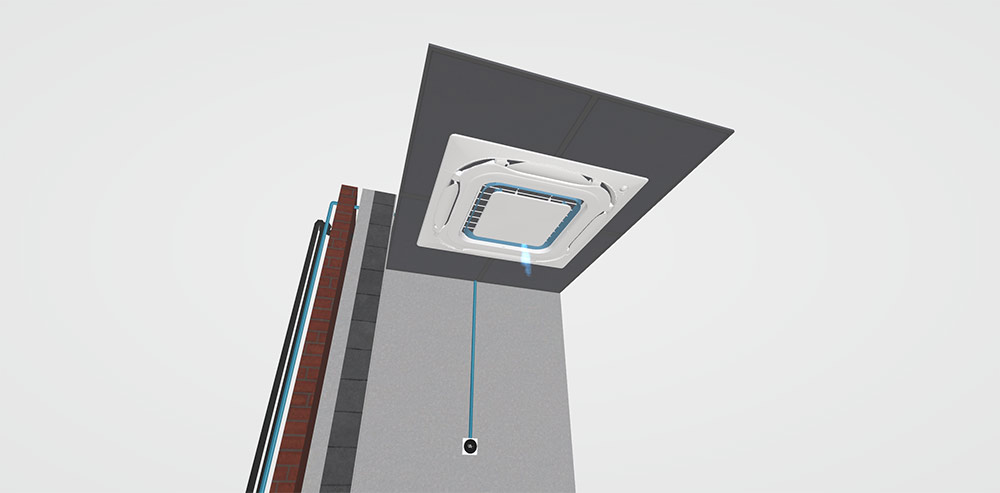

Capteurs intégrés pour la détection des fuites de réfrigérant
- Intégration à chaque unité intérieure
- Auto-surveillance, pour la détection des fuites de réfrigérants les plus réduites
- Activation automatique des mesures de réaction pour réfrigérant : alarme et vannes d’isolement

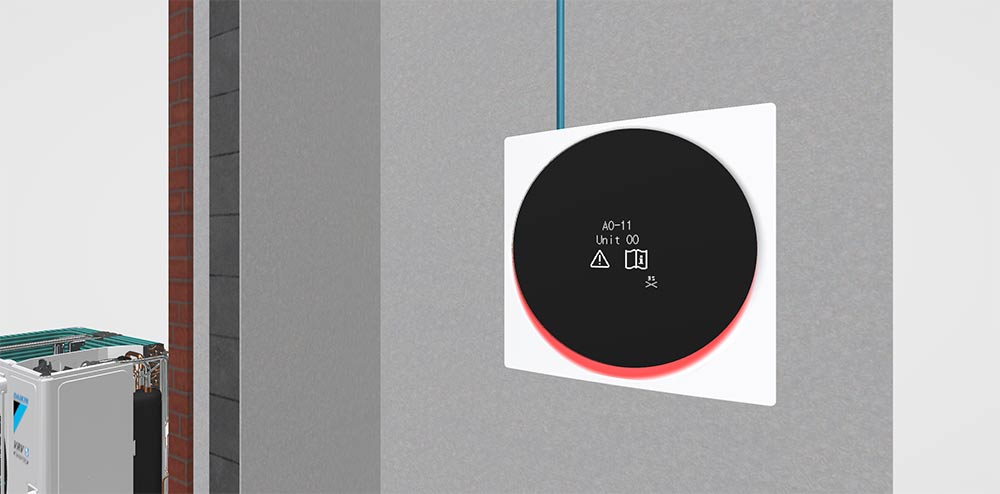

Alarme intégrée
- Alarme visuelle et sonore intégrée à la télécommande câblée Madoka
- Possibilité d’intégration d’une alarme superviseur supplémentaire via :
- Un réglage sur site sur la télécommande Madoka
- Un signal d’entrée qui déclenche une alarme de fabricant tiers

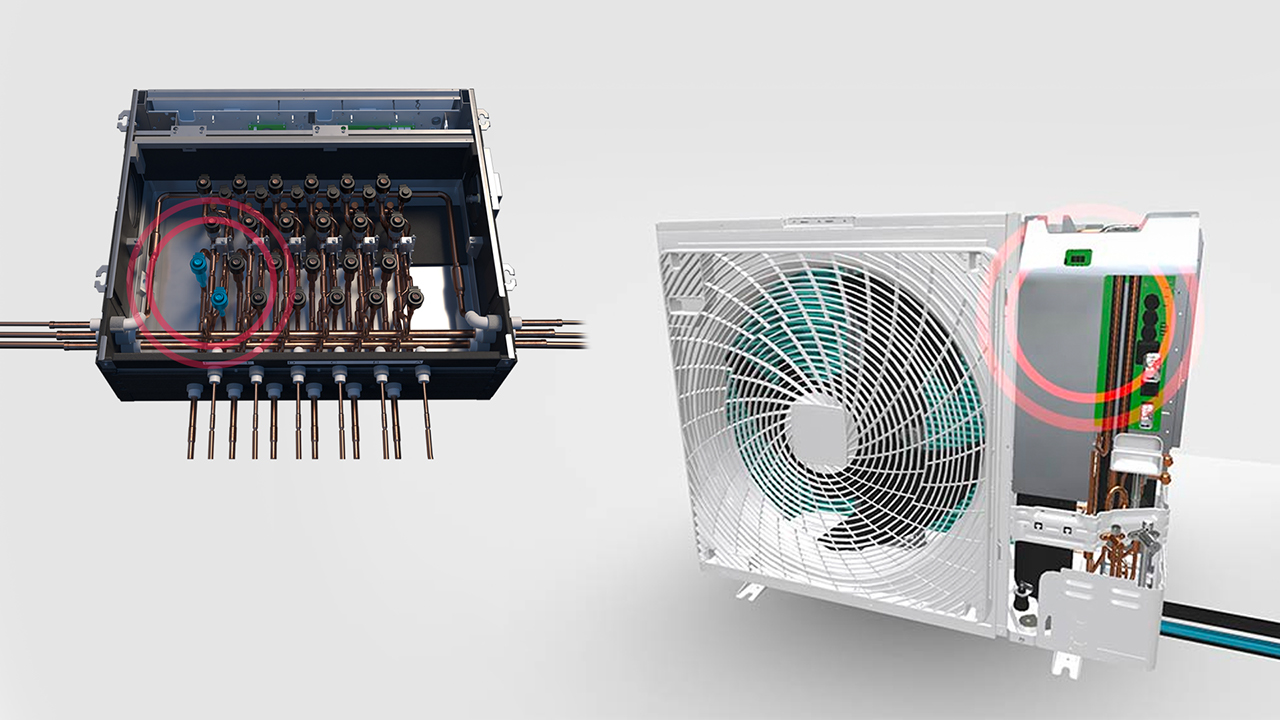

Vannes d’isolement intégrées

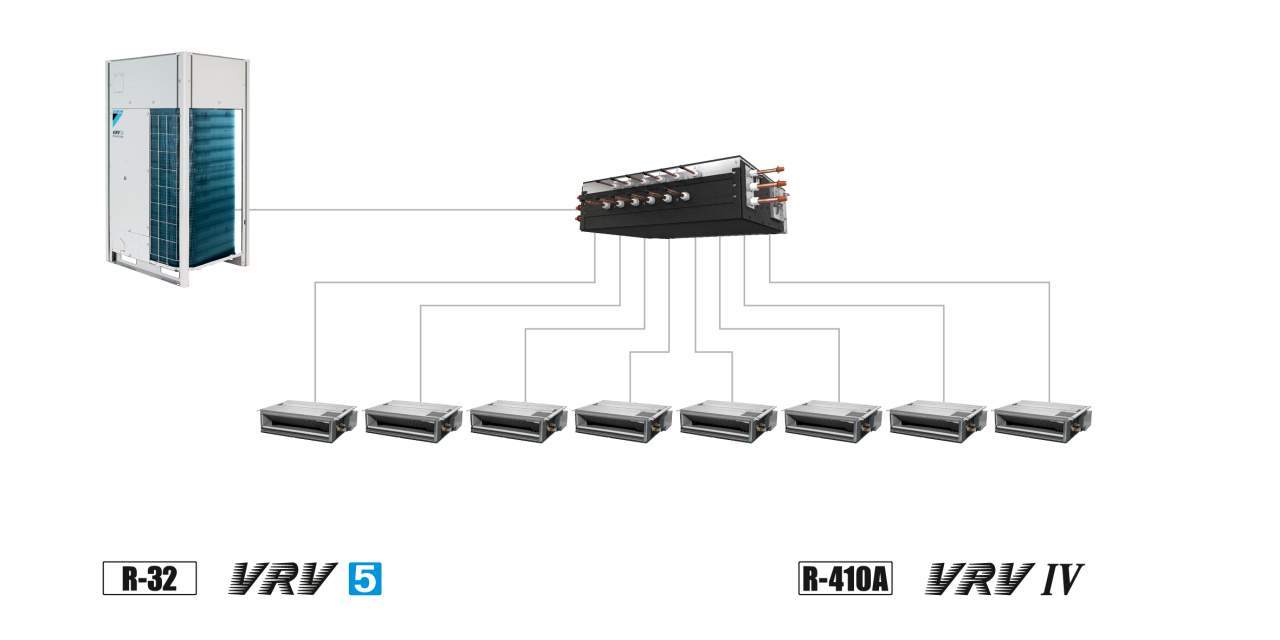

VRV 5 à récupération d'énergie
- Les vannes d’isolement sont intégrées dans le boîtier BSSV
- Les vannes de l’embranchement de réfrigérant affecté sont fermées, pour contenir la fuite
- Le reste du système reste en fonctionnement
VRV 5 série S
- Les vannes d’isolement sont intégrées dans l’unité extérieure
- Le réfrigérant est automatiquement récupéré et transféré vers l’unité extérieure
- Après la récupération, les vannes d’isolement se ferment et le réfrigérant est confiné de manière sûre
