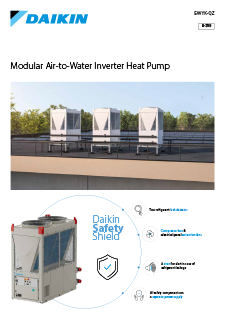

EWYK-QZ Product catalogue
PDF | 897.41KB
Conçue pour les bâtiments qui exigent davantage.

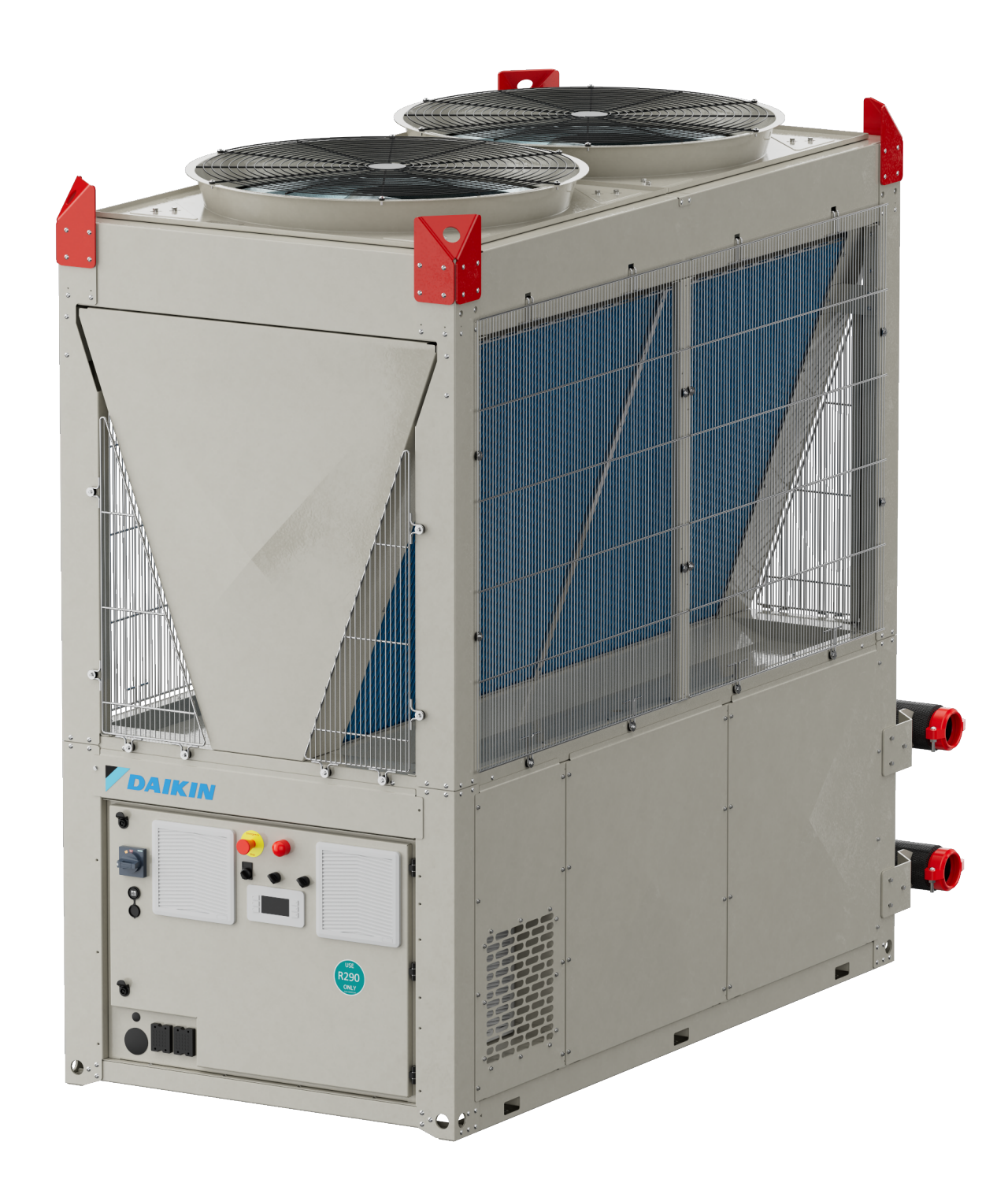

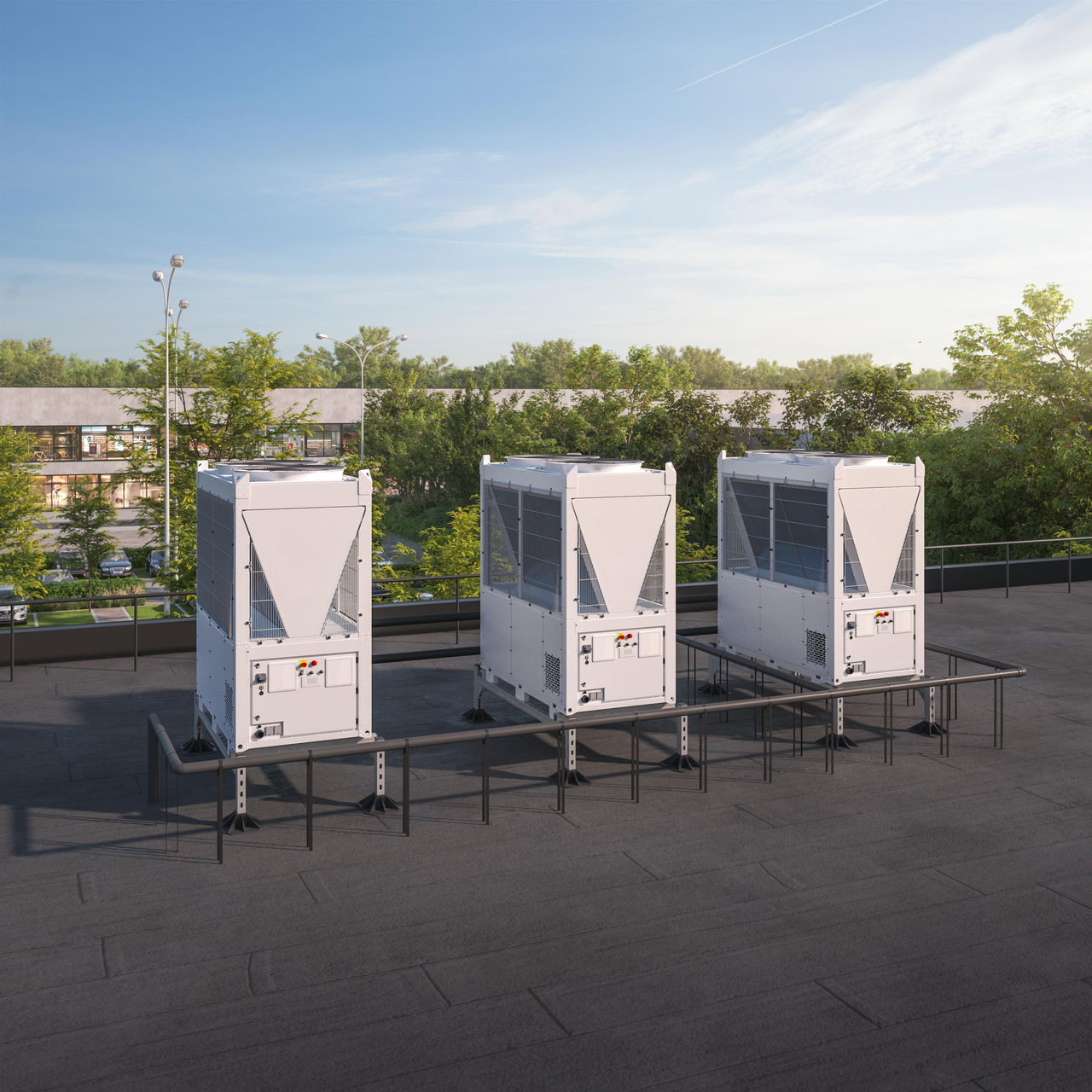

La pompe à chaleur Daikin EWYK-QZ est un système air-eau modulable à Inverter fonctionnant avec le réfrigérant R-290, conçu pour évoluer depuis une puissance de 135 kW avec un module unique jusqu'à une puissance de 2 000 kW avec un groupe de plusieurs modules.
Son architecture Plug & Play permet de juxtaposer ou de superposer des modules au rythme de votre projet, ce qui le rend tout aussi adapté aux nouvelles installations, aux rénovations à grande échelle et aux environnements industriels exigeants.
Un système unique, un potentiel illimité.
Système modulaire Plug & Play
Évolutivité flexible et installation modulaire jusqu’à 2 000 kW.
Le système évolue au rythme de votre projet, en vous permettant d'ajouter des modules de façon progressive, en fonction du plan de développement du bâtiment. Les unités peuvent être juxtaposées ou superposées pour minimiser l'encombrement, avec jusqu'à quatre groupes de quatre modules et jusqu'à 60 possibilités de configuration dans un même système.

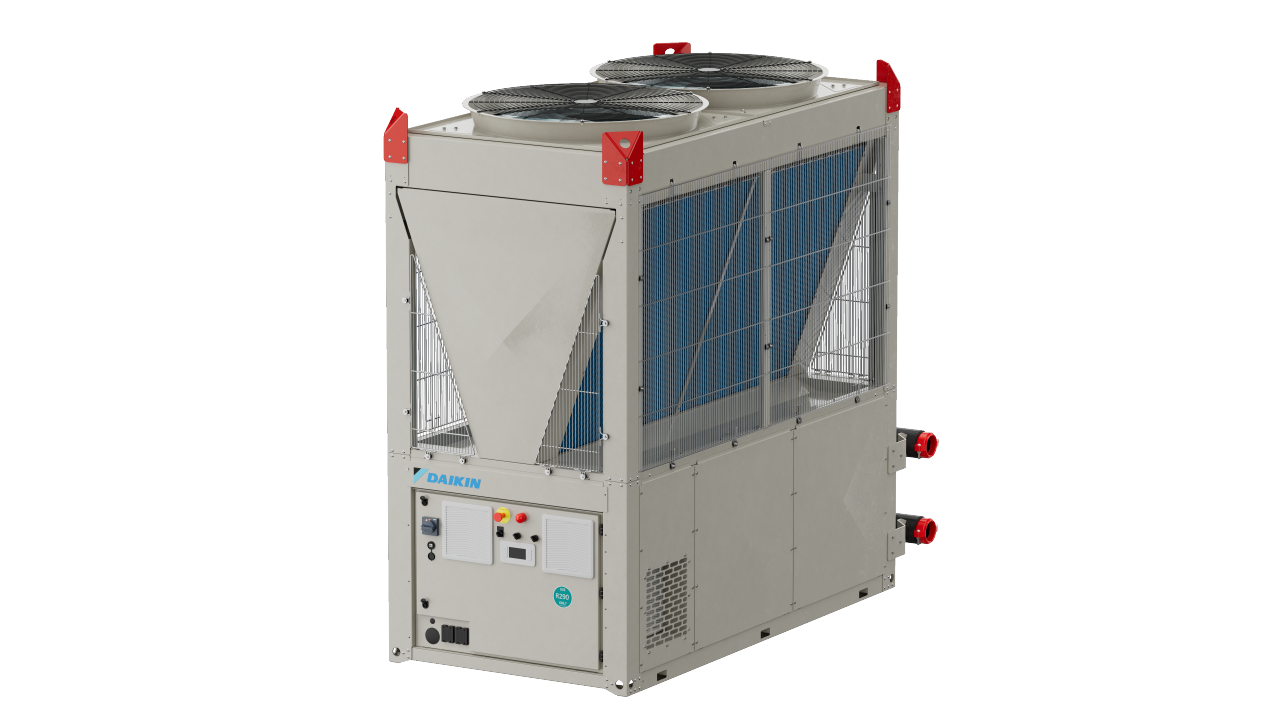

1 module de base - jusqu'à 135 kW
2 modules de base - jusqu'à 270 kW

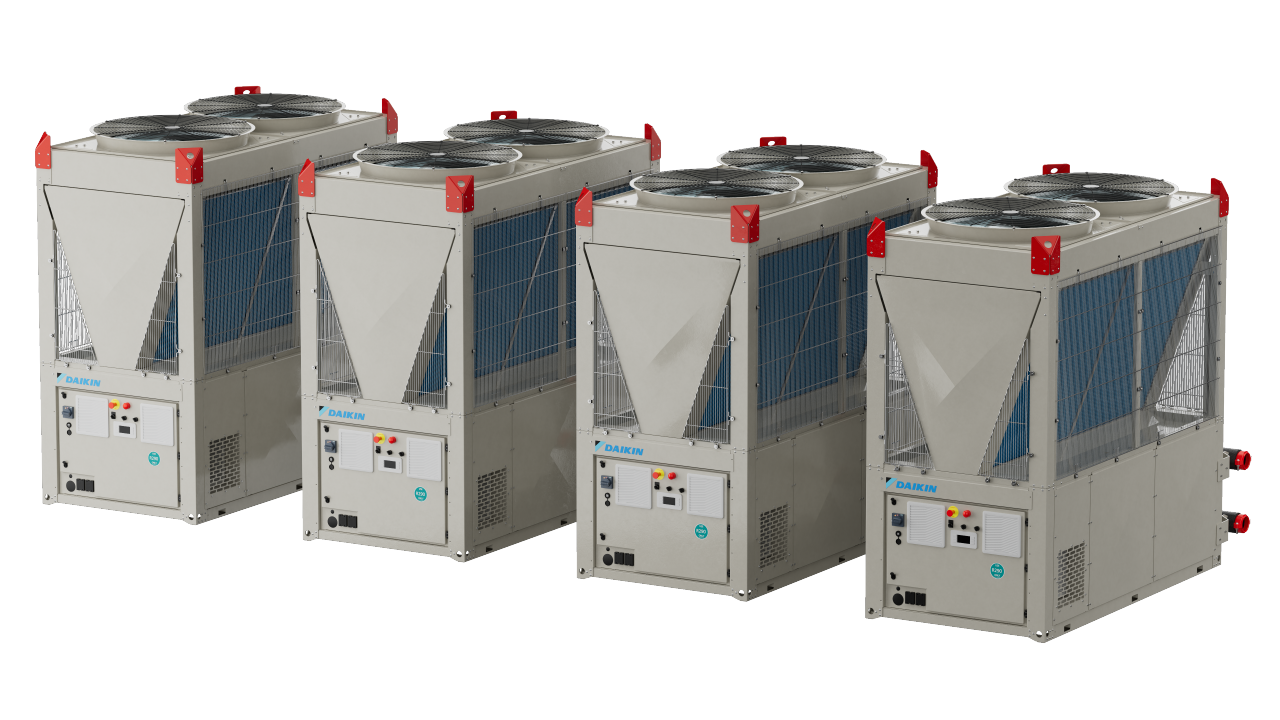

1 groupe de 4 modules - jusqu'à 540 kW

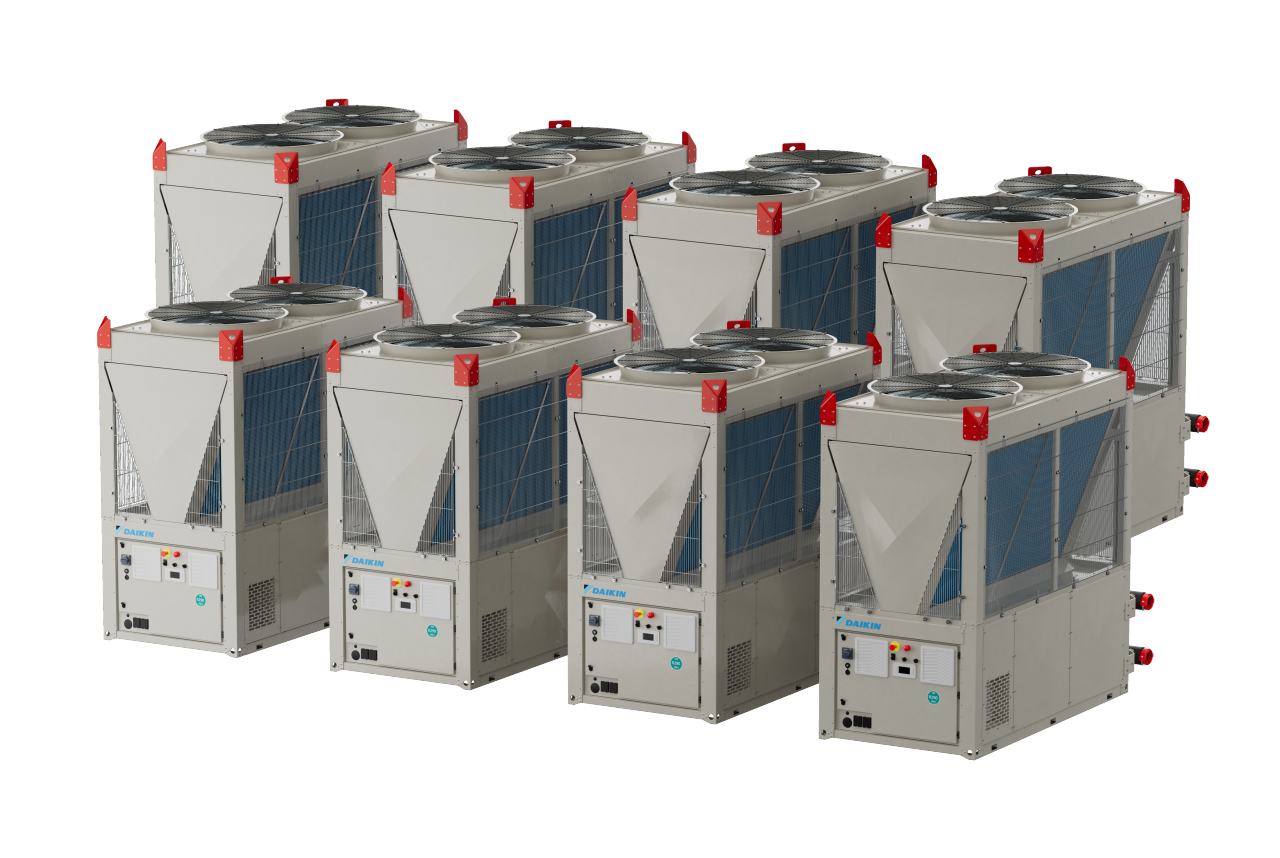

Groupe 4x4 - jusqu'à 2 000 kW
géré par le système de commande iCM
Conçue pour offrir des performances optimales
Technologie 100 % Inverter
Les compresseurs scroll à variateur de fréquence et les ventilateurs EC à Inverter s'adaptent en temps réel aux variations de charge, garantissant ainsi une efficacité exceptionnelle à charge partielle tout au long de l'année.
Installation Plug & Play
Un seul câble d'alimentation électrique permet d'alimenter jusqu'à quatre modules. Le kit collecteur, comprenant l'ensemble des raccordements inter-unités, peut être pré-installé en usine afin de réduire encore plus le temps d’installation sur site.
Fonctionnement haute température
Fournit de l'eau jusqu'à 75 °C pour le chauffage, même par température extérieure jusqu'à -20 °C ; un remplacement de chaudière direct pour les applications les plus exigeantes.
Réfrigérant naturel
Avec son GWP de 0,02 seulement, le R-290 (propane) garantit une conformité à long terme avec la réglementation sur les gaz fluorés (F-gas) et une réduction considérable de l'empreinte carbone.
Option module pompe
Un module pompe dédié, composé d’une pompe à Inverter et d’un vase d'expansion de 18 litres, s'intègre directement au groupe pour créer un système hydraulique entièrement autonome.
Adaptation aux projets de modernisation
La compacité en configuration superposée et l’évolutivité modulaire font du système EWYK-QZ une solution idéale pour les projets dans lesquels l'espace est limité et nécessitant une extension progressive de la puissance.
Large plage de fonctionnement
Aucun compromis sur les conditions.
Ce système assure un chauffage et un rafraîchissement fiables sur une large plage de fonctionnement, avec une eau jusqu’à 75 °C, ce qui en fait une solution idéale pour le remplacement des chaudières dans les applications résidentielles, hôtelières et industrielles.
| Mini. | Maxi. | |
| Eau pour le chauffage | 20 °C | 75 °C |
| Eau glacée | -15 °C | 18 °C |
| Température extérieure | -20 °C | 46 °C |
Bouclier de sécurité Daikin
La sécurité intégrée à chaque niveau
- Deux détecteurs de fuite de réfrigérant, couvrant à la fois l’enceinte du compresseur et le tableau électrique.
- Ventilateurs d'extraction certifiés ATEX, maintenant une pression positive et évacuant toute fuite des deux enceintes.
- Sirène sonore et visuelle, déclenchée immédiatement par les détecteurs de fuite pour une intervention d'urgence rapide.
- Alimentation électrique indépendante : tous les dispositifs de sécurité fonctionnent sur un circuit dédié, distinct de l'alimentation de l'unité principale.
- Collecteur de soupape de sécurité : achemine le réfrigérant hors de l’enceinte du compresseur en cas de surpression.
L'approche de Daikin en matière de sécurité couvre l' ensemble du cycle de vie des produits, depuis la production et le stockage jusqu’au transport, en passant par l'installation, la maintenance et l'élimination, de façon à garantir aux partenaires et aux utilisateurs finaux un environnement sûr à tout moment.
Intelligent Chiller Manager
1. Optimisation complète de l’installation
Coordonne tous les modules en mode chauffage ou refroidissement/rafraîchissement, garantissant ainsi une haute efficacité et des performances fiables, indépendamment de la taille ou de la configuration de l'installation.
2. Architecture étendue
Permet, depuis une interface unique, de gérer les tours de refroidissement et les systèmes de pompage à collecteur pour les installations à refroidissement par air et par eau.
3. Réduction des coûts d’exploitation
En minimisant la consommation d'énergie et les contraintes mécaniques, l'iCM prolonge la durée de vie du système et offre des gains d'efficacité mesurables tout au long de son cycle de vie.
Données techniques - EWYK-QZ
EWYK135QZXSA2
| Paramètre | Valeur |
Puissance calorifique [H1] — 40/45 °C, temp. de l’air extérieur 7 °C (kW) | 135 |
COP [H1] (kW/kW) | 3,3 |
SCOP basses températures / moyennes températures (kW/kW) | 4,2 / 3,2 |
Puissance frigorifique [C1] — 12/7 °C, temp. de l’air extérieur 35 °C (kW) | 128 |
EER [C1] / SEER (kW/kW) | 2,6 / 4,8 |
Niveau de puissance sonore (dB(A)) | 79,5 |
Dimensions (L × l × H) (mm) | 2382 × 1207 × 2653 |
Charge de réfrigérant (kg) | 6,6 |
Type de compresseur | 2× scroll à variateur de fréquence |
| Alimentation électrique | 400 V / triphasé / 50 Hz |
Puissance des groupes
MODULE de 1
135 kW
Chauffage / 128 kW Refroidissement-Rafraîchissement
2 MODULES
270 kW
Chauffage / 256 kW Refroidissement-Rafraîchissement
3 MODULES
405 kW
Chauffage / 384 kW Refroidissement-Rafraîchissement
4 MODULES
540 kW
Chauffage / 512 kW Refroidissement-Rafraîchissement
Système à l'épreuve du temps de par sa conception
Le R-290 est l'un des réfrigérants les plus respectueux de l'environnement actuellement disponibles. Grâce à la technologie 100 % Inverter et à son intégration au réseau intelligent, l'EWYK-QZ satisfait les normes de construction durable et est en conformité avec les réglementations européennes les plus récentes.
Système conçu pour les bâtiments durables
Conforme aux critères BREEAM
Conforme aux critères LEED
En entière conformité avec la réglementation sur les gaz fluorés (F-Gas) la plus récente
Principaux indicateurs de durabilité et de performance
GWP de 0,02 - Potentiel de réchauffement global
SCOP de 4.2 - Efficacité saisonnière élevée (basses températures)
75 °C - Température maximale de l'eau de chauffage
-20 °C - Température extérieure minimale en mode chauffage
En savoir plus
Un seul système.
Un potentiel illimité.
Contactez un spécialiste Daikin pour trouver la configuration la mieux adaptée à votre projet.
