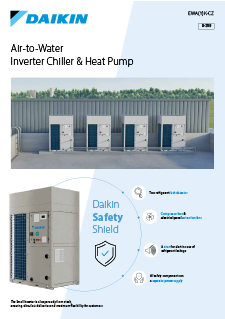

EWA(Y)K-CZ Product catalogue
PDF | 826.31KB
Découvrez la nouvelle référence en matière de système de conditionnement de l’air hautes performances compact.

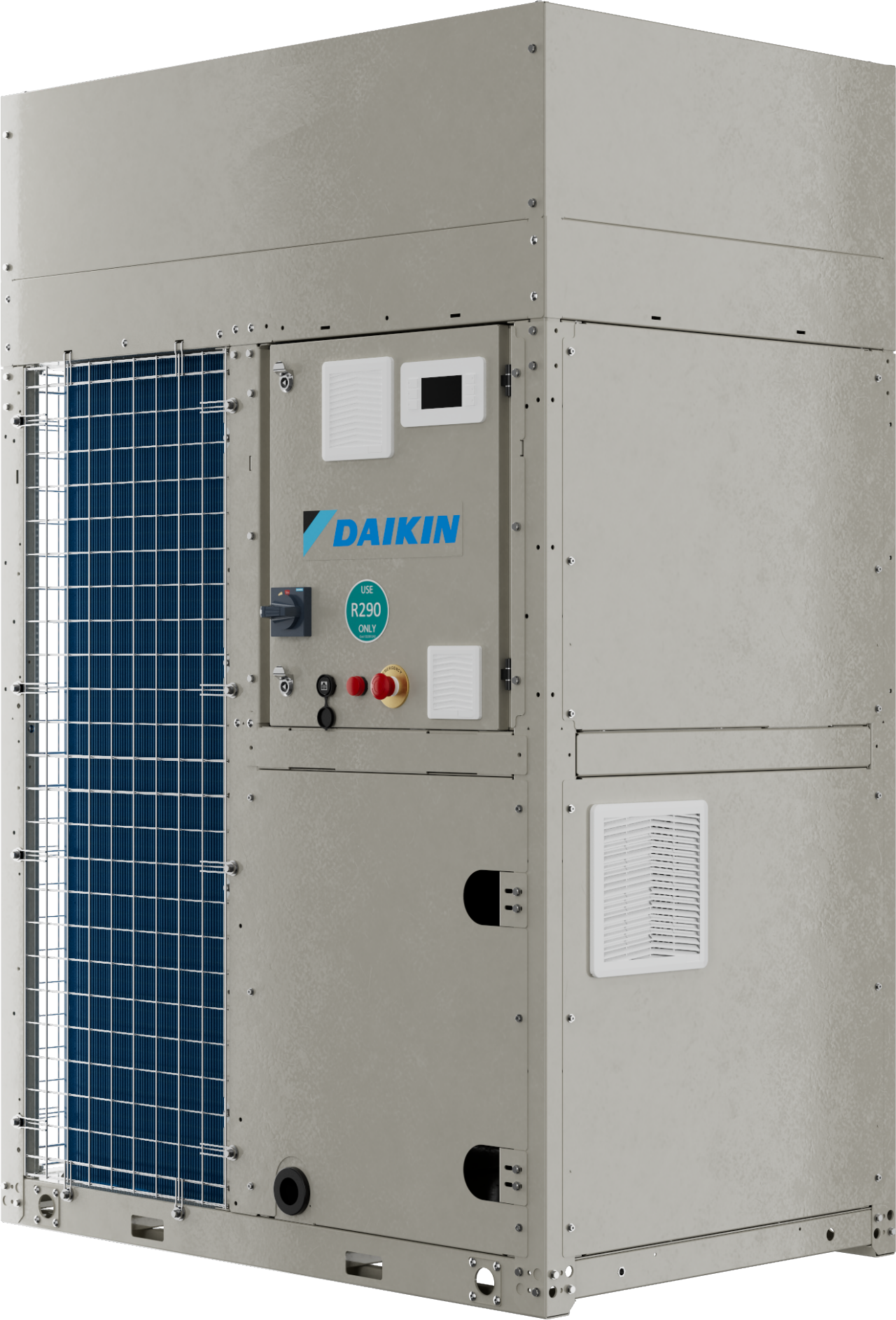

Daikin EWA(Y)K-CZ est un système groupe d’eau glacée-pompe à chaleur air-eau à Inverter fonctionnant avec le R-290, un réfrigérant naturel au potentiel de réchauffement global quasi nul.
Conçu pour les projets où l'espace et la rapidité sont essentiels, ce système produit de l'eau chaude jusqu'à 75 °C, ce qui en fait une véritable alternative aux chaudières traditionnelles pour les environnements résidentiels, hôteliers et hospitaliers.
Disponible en quatre tailles, toujours en stock.
1 compresseur - 1 ventilateur
20-30 kW
1 compresseur - 2 ventilateurs
40-60 kW
2 compresseurs - 3 ventilateurs
70 kW
2 compresseurs - 4 ventilateurs
85 kW
Caractéristiques principales de la série EWA(Y)K-CZ
La série EWA(Y)K-CZ est un groupe d'eau glacée air-eau faible puissance à Inverter et une une pompe à chaleur réversible fonctionnant avec le réfrigérant naturel R-290.
Performances hautes températures
- Eau en sortie jusqu'à 75 °C
- Maintien des performances même dans des conditions extérieures extrêmes
- Adaptation aussi bien aux hivers nordiques rudes qu'à une utilisation estivale lorsque de l'eau chaude sanitaire est nécessaire
Fonctionnement efficace
- Fonctionnement efficace avec un delta T élevé
- Alimentation en eau chaude dans une grande variété d'applications
Solution flexible et évolutive
- Élargissement de la gamme faible puissance à Inverter de Daikin
- Conception compacte, évolutive et flexible
- Adaptation aisée à différentes applications et à différents besoins en puissance
Disponibilité et livraison
Version avec pompe intégrée :
- Toujours disponible sur stock
- Garantie de livraison ultra-rapide et de flexibilité maximale
Version sans pompe :
- Disponible dans des délais courts
- Possibilité de réaction rapide aux opportunités de projets
Large plage de fonctionnement
Paramètre | Min. | Max. |
Eau pour le chauffage | 20 °C | 75 °C |
Eau glacée | -15 °C | 20 °C |
Température extérieure | -20 °C (chauffage) | 46 °C (refroidissement/rafraîchissement) |
Système conçu pour les projets exigeants
Toujours disponible sur stock
La configuration avec pompe à variateur de fréquence intégré est toujours disponible pour une expédition immédiate, ce qui garantit une livraison ultra-rapide en cas de besoin urgent et une flexibilité maximale de planification.
Véritable remplacement de chaudière
Production d'eau chaude jusqu'à 75 °C, même avec une température extérieure jusqu'à -20 °C. Remplacement direct des chaudières gaz dans les environnements résidentiels, hôteliers et hospitaliers, sans aucun compromis.
Réfrigérant naturel R-290
Le propane (R-290) présente un GWP de 0,02 seulement. Conformité totale avec la nouvelle réglementation sur les gaz fluorés (F-Gas) et émissions directes et indirectes de CO₂ extrêmement faibles sur toute la durée de vie de l'unité.
Encombrement compact
Quatre puissances de 20 à 85 kW, toutes avec un encombrement minimal. Solution idéale pour les installations à espace limité, notamment dans les immeubles résidentiels, les hôtels et les établissements de santé.
Série 100 % Inverter
Le compresseur scroll à Inverter, la pompe à variateur de fréquence et les ventilateurs EC commandés par Inverter se combinent pour offrir une modulation précise de la puissance, une efficacité exceptionnelle à charge partielle et des coûts d'exploitation réduits.
Compatibilité avec les projets de construction durable
Contribution à l'obtention de crédits BREEAM et LEED grâce à l'efficacité du système hydronique commandé par Inverter et à l'utilisation d'un réfrigérant à très faible potentiel de réchauffement global. Accessoire pour réseau intelligent disponible pour l’optimisation de l'utilisation d’énergie renouvelable.
Livraison ultra-rapide. Flexibilité maximale.
La série faible puissance à Inverter est toujours disponible sur stock, ce qui permet aux clients de répondre immédiatement aux besoins urgents liés à leurs projets.
Aucune attente, aucun retard : des performances optimales lorsque vous en avez besoin.
Solution idéale pour les remplacements de dernière minute, les déploiements progressifs et les projets urgents.
- Résidentiel : Grâce à ses dimensions compactes et à son fonctionnement silencieux, ce système est idéalement adapté aux appartements, aux villas et aux immeubles collectifs.
- Hôtels : Un confort constant en toute saison grâce à une sortie à 75 °C pour le chauffage et l'eau chaude sanitaire.
- Santé : Un fonctionnement fiable et sûr grâce à des circuits de sécurité indépendants et à des protocoles d'installation certifiés.
- Modernisation : Remplacement direct des chaudières à gaz existantes, avec un minimum de modifications du circuit hydronique.
La sécurité à chaque étape du cycle de vie
Bouclier de sécurité Daikin
L'approche de Daikin en matière de sécurité couvre l'ensemble du cycle de vie des produits, garantissant ainsi aux partenaires, installateurs et utilisateurs finaux des normes de sécurité optimales à chaque étape.
Ventilateurs certifiés ATEX : Aération du panneau, maintien d'une pression positive et prévention d'accumulation de gaz inflammables.
Alimentation électrique indépendante : Fonctionnement garanti en cas de coupure de courant grâce à un circuit de sécurité dédié avec ASI.
Alarme visuelle et sonore : Déclenchement immédiat d’alertes sonores et visuelles en cas d'urgence.
Détecteur de fuite de gaz : Détection instantanée des fuites de R-290 et déclenchement de l'arrêt du système, des alarmes et de la ventilation.
Conception hydronique sécurisée : Détection de la présence de réfrigérant dans le circuit d'eau et isolation automatique de l’unité.
Installation vérifiée : Garantie d’installation par des professionnels qualifiés grâce à l’enregistrement Stand By Me et e-Care.
Données techniques - EWYK-CZP
Rafraîchissement
Modèle | 020 | 025 | 030 | 050 | 085 |
Puissance frigorifique (kW)* | 17,8 | 21,3 | 24,9 | 44,3 | 72,4 |
Puissance absorbée (kW) | 5,05 | 6,37 | 8,03 | 12,77 | 23,56 |
EER | 3,52 | 3,35 | 3,10 | 3,47 | 3,07 |
SEER | 5,37 | 5,41 | 5,25 | 5,54 | 5,48 |
* Refroidissement à 12/7 °C, température extérieure de 35 °C. Les données de performance sont provisoires et sont susceptibles d’être modifiées avant le lancement commercial.
Chauffage
Modèle | 020 | 025 | 030 | 050 | 085 |
Puissance calorifique (kW)* | 19,9 | 24,5 | 30,2 | 49,3 | 82,6 |
Puissance absorbée (kW) | 5,09 | 6,40 | 8,22 | 13,10 | 23,95 |
COP | 3,91 | 3,83 | 3,68 | 3,76 | 3,45 |
SCOP (moyennes temp. 55 °C / basses temp. 35 °C) | 3,50 / 4,75 | 3,56 / 4,82 | 3,51 / 4,68 | 3,50 / 4,62 | 3,55 / 4,66 |
* Chauffage à 40/45 °C, température extérieure de 7 °C. Les données de performance sont provisoires et sont susceptibles d’être modifiées avant le lancement commercial.
Général
Paramètre | Valeur / Plage |
Type de compresseur | Compresseur Scroll à Inverter + injection de vapeur |
Échangeur de chaleur (air) | Ailettes en Al et Tubes en Cu |
Échangeur de chaleur (eau) | Plaques brasées |
Type de ventilateur | Axial (1 à 4 ventilateurs selon la puissance) |
Niveau de puissance sonore | 84 à 89 dB(A) (selon la puissance) |
Hauteur × Profondeur | 1878 × 812 mm (toutes les puissances) |
Largeur (selon la puissance) | 1259 → 1757 → 2516 → 3016 → 3516 mm |
Charge de réfrigérant | 2,65 - 5,6 kg R-290 |
