Quel espace faut-il prévoir pour une pompe à chaleur aérothermique ?

Principe de fonctionnement des pompes à chaleur aérothermiques

La technologie pompe à chaleur aérothermique extrait l’énergie thermique présente dans l’air extérieur, même par températures négatives. Le système aspire l’air par l’arrière et les côtés de l’unité extérieure, le traite via un cycle frigorifique pour capter l’énergie thermique, puis expulse l’air refroidi par l’avant.

Le système compte trois éléments clés :

• Une unité pompe à chaleur extérieure installée à l’extérieur
• Un ballon d’eau chaude sanitaire intérieur, nécessitant généralement environ 1 mètre carré au sol
• Dans certains cas, un ballon tampon, qui stocke de l’eau chaude supplémentaire pour réduire les cycles courts

Les pompes à chaleur modernes sont de plus en plus intégrées aux constructions neuves, mais les installations dans les projets de rénovation restent tout à fait possibles pour les habitations existantes disposant d’un espace suffisant.

Exigences minimales relatives à l’espace extérieur

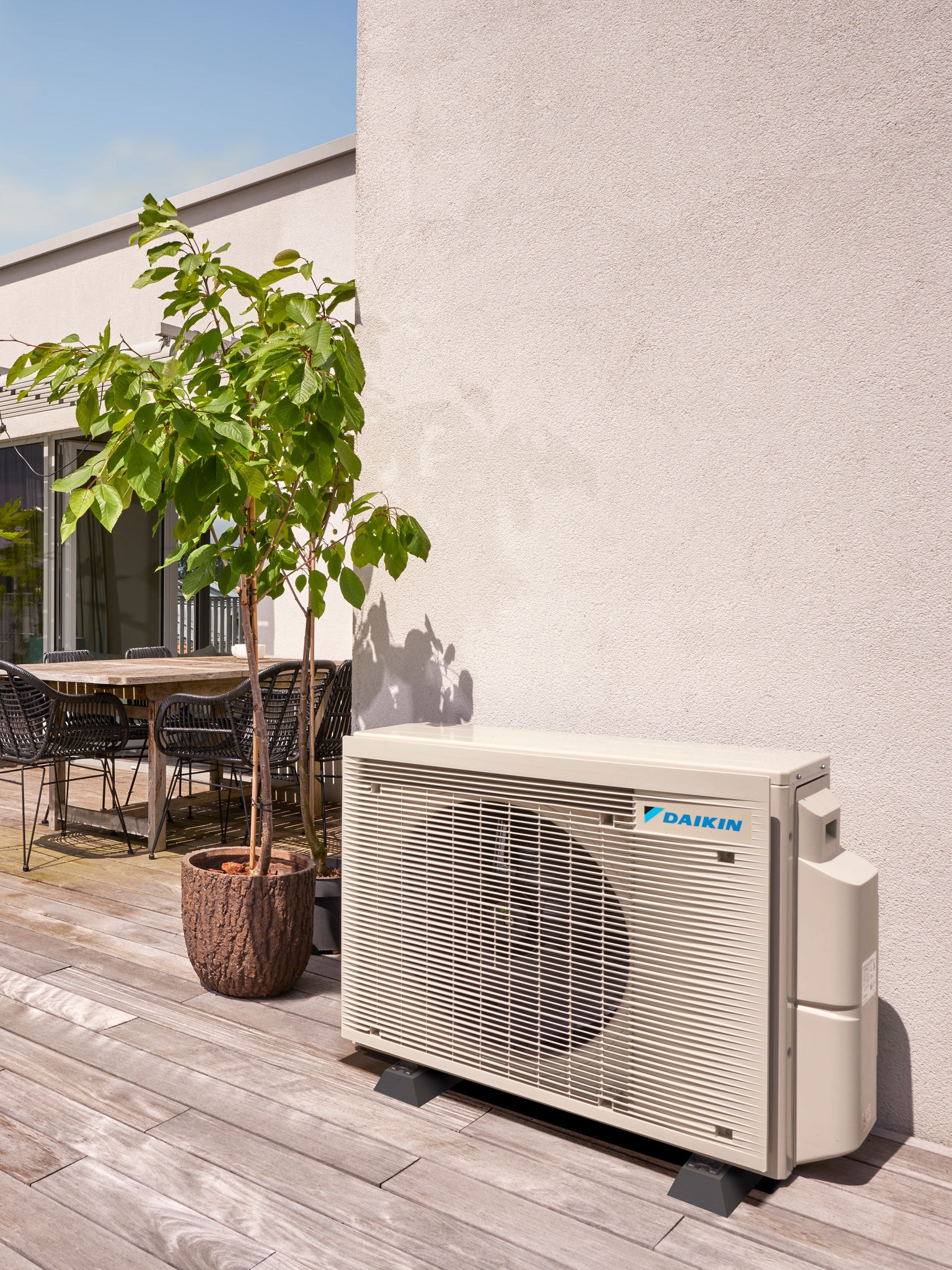

L’unité extérieure d’une pompe à chaleur aérothermique nécessite un positionnement soigné avec des zones de dégagement spécifiques. Les habitations doivent prévoir au moins 1 mètre d’espace libre autour de l’unité pour permettre une bonne circulation de l’air. Ceci est particulièrement important à l’avant, là où l’unité expulse l’air refroidi.

Principales exigences spatiales :

• Dégagement de 1 mètre minimum à l’avant de l’unité
• Dégagement de 1 mètre minimum de chaque côté pour une circulation d’air optimale
• Dégagement arrière suffisant pour l’admission d’air
• Évitez d’installer l’unité près des angles de la construction ou dans des espaces clos

L’installation à proximité des angles doit être évitée, car l’air expulsé risque de rebondir sur les murs et de recirculer, ce qui serait susceptible de réduire la température de l’air entrant et de compromettre l’efficacité du système.

Le socle doit être plat, solide et résistant aux vibrations ; généralement une dalle en béton ou un support mural renforcé. La plupart des jardins, allées ou passages latéraux conviennent. Une installation à l’ombre peut offrir de légers avantages, mais ce n’est pas indispensable.

Les unités modernes de Daikin sont conçues pour fonctionner de façon silencieuse, mais un positionnement à l'écart des fenêtres de chambres et des limites de propriété aide à minimiser le bruit perçu.

Considérations sur l’espace intérieur

Le ballon d’eau chaude sanitaire est le principal composant intérieur et présente généralement les caractéristiques suivantes :

• Environ 2 mètres de hauteur
• Une empreinte au sol de 80 cm x 80 cm environ

Cela correspond aux dimensions d’un placard technique standard.

Capacités types :

• 180-250 litres pour un foyer moyen
• Volumes plus importants pour les logements à besoins élevés en eau chaude
• Des modèles compacts sont disponibles pour les habitations avec des contraintes spatiales

Pour les habitations passant d’une chaudière combinée à une pompe à chaleur, cela représente un changement important, car un espace de stockage supplémentaire est nécessaire. Si vous remplacez une chaudière combinée, il est essentiel de prévoir l’emplacement du ballon d’eau chaude supplémentaire. Idéalement, le ballon d’eau chaude doit être installé au rez‑de‑chaussée ou au premier étage, le plus près possible de l’unité extérieure pour maximiser l’efficacité. Les habitations déjà équipées d’un ballon d’eau chaude nécessitent généralement un simple remplacement par un modèle compatible avec les pompes à chaleur.

Bien que les ballons de stockage puissent être installés dans des garages ou des greniers, ces emplacements peuvent réduire l’efficacité du système, car ils nécessitent plus d’énergie en raison des températures ambiantes plus basses.

Exigences spatiales en un coup d’œil

Systèmes monoblocs vs split : quelle différence ?

La compréhension de la différence entre les systèmes pompe à chaleur monoblocs et split vous aide à choisir la configuration la mieux adaptée à votre espace disponible et à votre installation.

Systèmes monoblocs​ :

Les systèmes monoblocs regroupent tous les composants hydrauliques dans l’unité extérieure, éliminant ainsi la nécessité d’hydrobox intérieure distincte et les besoins d'installation à l’intérieur.

Principaux avantages :

• Unité extérieure autonome
• Besoins spatiaux minimum à l’intérieur
• Processus d’installation simplifié
• Raccordement direct au système de chauffage via une tuyauterie isolée

Systèmes split :

Les systèmes split divisent les composants entre une unité extérieure et une unité intérieure. L’unité hydrobox intérieure mesure environ 0,7 m (H) x 0,3 m (P) x 0,4 m (L), soit l'équivalent d'une chaudière gaz classique.

Cette configuration :

• Nécessite un espace intérieur supplémentaire
• Peut offrir une plus grande flexibilité d'installation, selon la configuration de l’habitation

Pour les habitations dans lesquelles l'espace intérieur est limité, les systèmes monoblocs sont souvent la solution la plus pratique, car ils ne nécessitent de l'espace que pour le ballon d'eau chaude sanitaire plutôt que pour de multiples composants intérieurs.

Planification de la taille et de la puissance de la pompe

Le dimensionnement d’une pompe à chaleur nécessite un calcul précis basé sur plusieurs facteurs spécifiques à l’habitation. La puissance correcte du système dépend d'une évaluation détaillée des éléments suivants :

• La superficie de l'habitation
• La qualité de l’isolation
• Les niveaux de déperdition thermique
• La demande prévue en eau chaude

Caractéristiques types des systèmes :

• Unités extérieures : 1 à 1,5 mètre de hauteur, 0,5 à 1 mètre de largeur
• Plage de puissance : sortie de 5 kW à 16 kW
• Les grandes habitations nécessitent des unités proches dans la plage haute de puissance

Les habitations bien isolées et en conformité avec les normes de construction modernes peuvent souvent utiliser des systèmes moins puissants. Cela réduit à la fois l'empreinte de l'équipement et les coûts d'installation. Chaque kilowatt de puissance supplémentaire entraîne généralement des dimensions d'équipement légèrement supérieures et des besoins spatiaux accrus.

Les installateurs professionnels effectuent des calculs détaillés de déperdition thermique pièce par pièce, en tenant compte de la taille des fenêtres, de la structure des murs, de l'isolation du toit et des schémas d'occupation prévus. Cette évaluation technique garantit que le système sélectionné équilibre performances calorifiques et espace disponible pour l'installation, évitant ainsi les systèmes sous-dimensionnés qui peinent à chauffer l’habitation ou les systèmes surdimensionnés qui fonctionnent de façon inefficace et gaspillent de l'énergie.

Dégagement pour l'accès et la maintenance

Il est essentiel de prévoir un espace d'accès suffisant autour de votre pompe à chaleur pour les performances à long terme et une maintenance économique. Les techniciens ont besoin de zones de travail dégagées pour intervenir sur les composants extérieurs et intérieurs.

Exigences d'accès pour la maintenance :

• Un espace accessible minimum de 300 mm sur plusieurs côtés de l'unité extérieure
• Un accès dégagé aux composants internes, y compris le ballon d'eau chaude sanitaire et les commandes
• Une trajectoire dégagée pour les conduites de réfrigérant et d'eau

Cet espace permet aux techniciens d'accéder aux panneaux, de vérifier les niveaux de réfrigérant, de nettoyer les serpentins et d'éliminer les saletés sans obstacles. De même, les composants internes doivent être libres d'accès pour les activités de maintenance essentielles telles que le rinçage, la vidange et les travaux électriques.

Un accès adéquat permet aux propriétaires ou aux techniciens de surveiller les performances du système, de vérifier l'absence de fuites et de vérifier le fonctionnement normal lors des inspections de routine. Un accès bien pensé dès le départ aide à réduire les coûts de maintenance, à prévenir les interruptions et à assurer le bon fonctionnement du système tout au long de sa durée de vie.

Gestion du bruit et du flux d'air

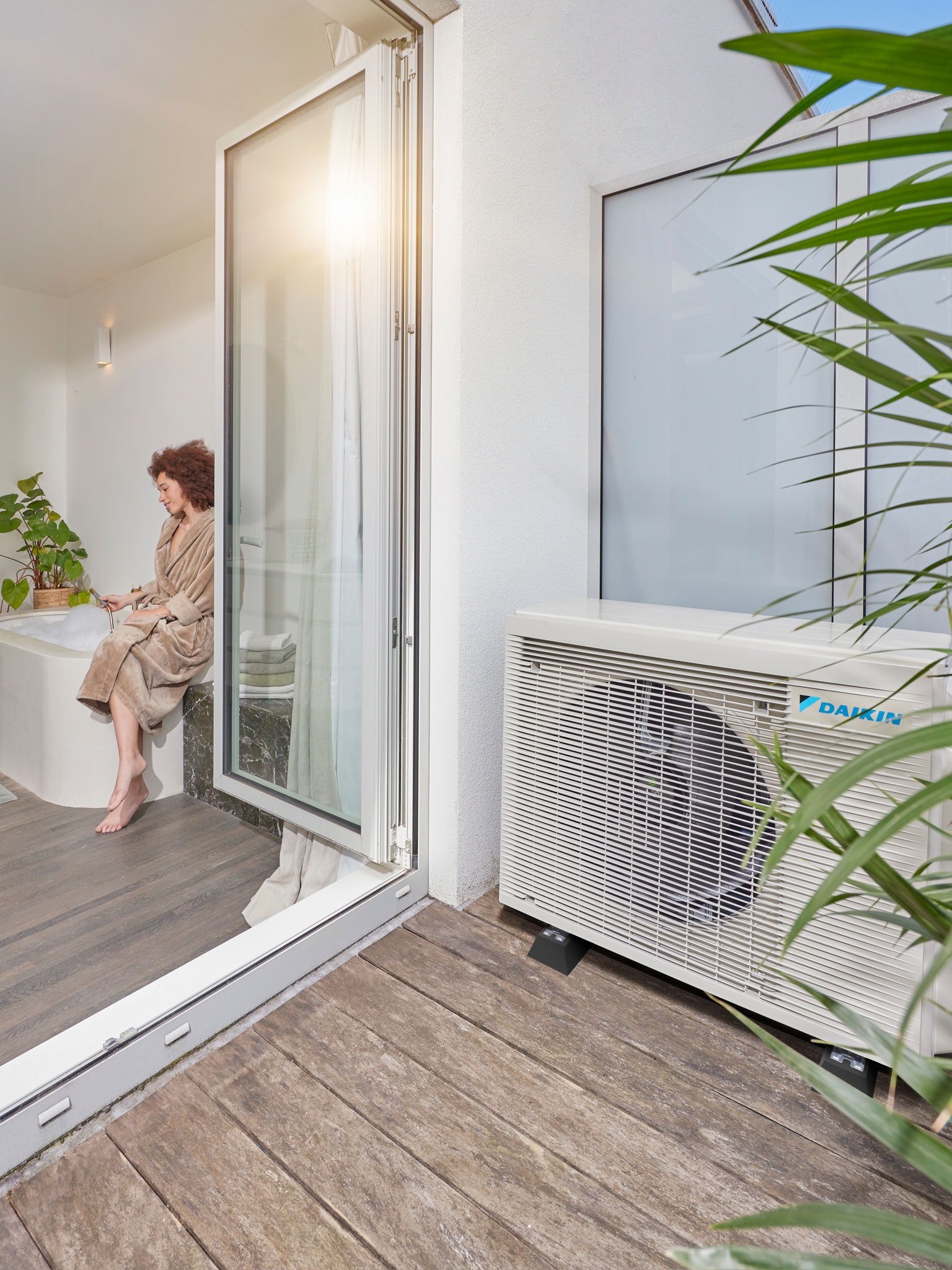

Les pompes à chaleur aérothermiques modernes sont conçues pour fonctionner silencieusement, mais leur emplacement joue toujours un rôle essentiel dans la régulation du bruit et l’efficacité du système. Les dernières unités Daikin intègrent une technologie avancée de réduction du bruit, mais un positionnement réfléchi reste important.

Recommandations pour un positionnement optimal :

• Éviter de placer l'unité directement sous les fenêtres des chambres
• Maintenir une distance suffisante par rapport aux murs mitoyens
• Assurer une bonne circulation de l’air sur tous les côtés
• Positionner l'unité à l'écart de coins fermés et d’espaces restreints

L'unité nécessite un flux d'air ouvert pour maximiser l'efficacité de la captation de chaleur et la longévité du système. Une circulation d'air restreinte sollicite plus l'unité, ce qui peut réduire son coefficient de performance saisonnier (SCOP) et augmenter les coûts de fonctionnement.

La pompe à chaleur aspire l'air par l'arrière et les côtés avant de l'expulser par l'avant, ce qui signifie que le dégagement arrière est particulièrement critique pour un fonctionnement optimal. Une installation à l'écart des grands arbustes, des clôtures et d'autres obstacles susceptibles de restreindre le flux d'air garantit des performances constantes quelles que soient les conditions météorologiques.

Solutions « gain de place » et conseils d'installation

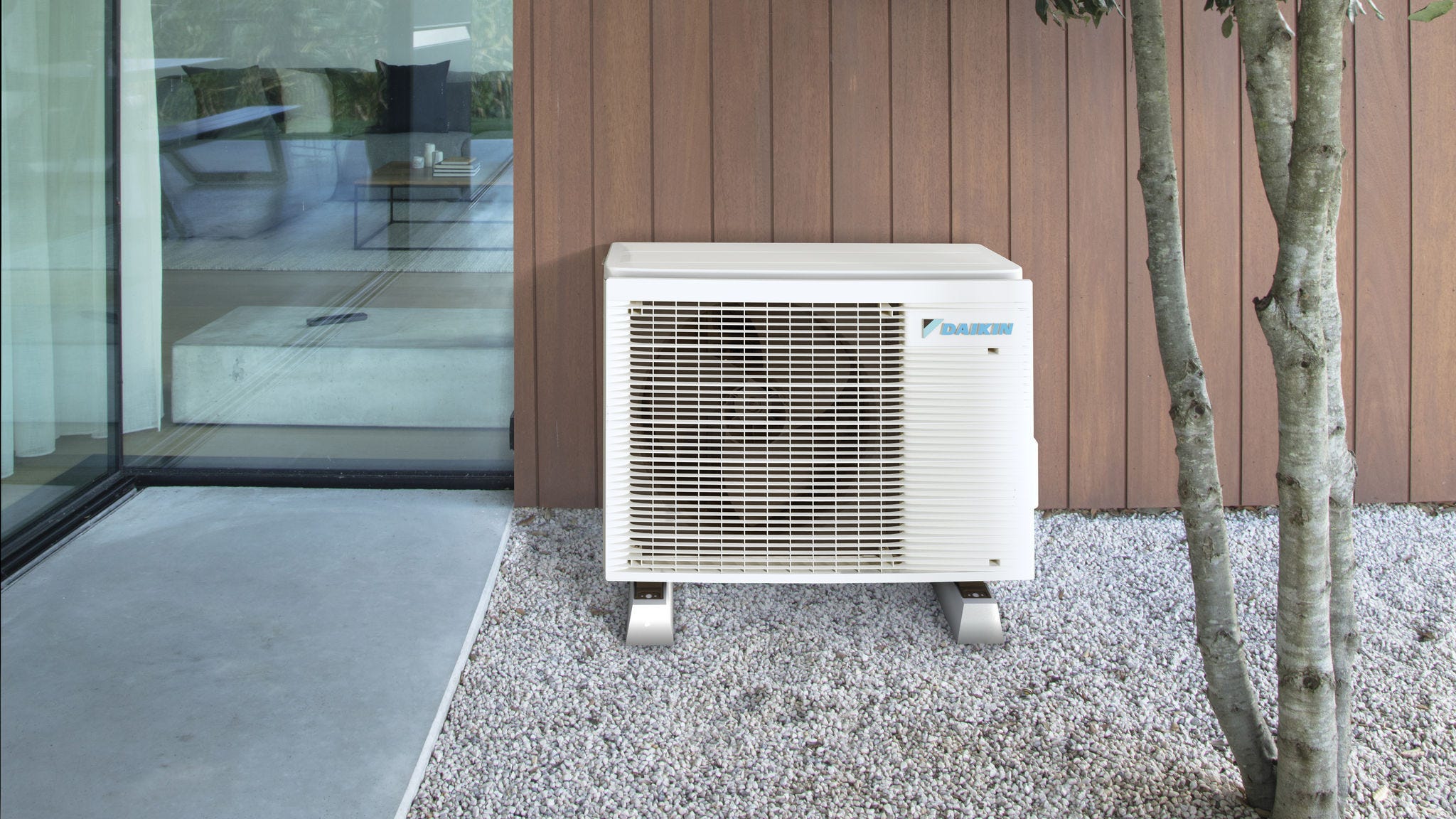

Les habitations disposant d'un espace extérieur limité peuvent accueillir une pompe à chaleur aérothermique avec une approche de conception adaptée. Pour les petites maisons mitoyennes ou les propriétés avec des jardins limités, les installateurs peuvent recommander des solutions compactes ou flexibles, telles que des ballons d'eau chaude sanitaire extra plats qui conservent leurs fonctionnalités tout en nécessitant moins de place à l’intérieur.

Options « gain de place » :

• Unités murales lorsque l'espace au sol est limité
• Modèles pompe à chaleur compacts avec encombrement réduit
• Ballons d'eau chaude sanitaire extra plats
• Utilisation stratégique des buanderies ou des placards existants

L'espace disponible dans les placards peut être maximisé par un positionnement soigné du ballon d'eau chaude sanitaire et de l'équipement de commande, en utilisant souvent les dimensions standard des placards techniques, à savoir 80 cm x 80 cm environ. Les buanderies constituent des emplacements idéaux pour les composants intérieurs, offrant un espace accessible mais discret, à l'écart des pièces de vie principales.

Les passages latéraux, les allées étroites et les jardins compacts conviennent souvent à l'installation de l'unité extérieure. Tant qu'un dégagement minimal de 1 mètre est maintenu, même les espaces limités conviennent souvent.

Conformité et réglementations locales

Les installations de pompes à chaleur doivent respecter les réglementations d'urbanisme et les règles de travaux autorisés, qui varient selon le type d’habitation et le pays. Dans de nombreux cas, les pompes à chaleur aérothermiques sont considérées comme un aménagement autorisé, ce qui signifie qu'elles ne nécessitent pas de permis d’urbanisme pour la plupart des installations résidentielles, bien que des conditions spécifiques doivent être respectées concernant les niveaux sonores et les distances par rapport aux limites de propriété.

Considérations réglementaires :

• Distances minimales par rapport aux murs mitoyens et aux fenêtres
• Niveaux sonores maximum aux limites de propriété
• Restrictions supplémentaires pour les bâtiments classés ou situées en zone protégée
• Déclaration préalable de travaux pour les gros travaux de plomberie et d'électricité

Les installateurs professionnels évaluent ces exigences lors de la visite technique initiale, garantissant que les installations proposées respectent tous les codes applicables.

Lorsque les consultations avec les installateurs professionnels ont lieu tôt dans la phase de planification, les problèmes potentiels de conformité peuvent être identifiés et résolus avant la sélection d’un équipement ou d’un emplacement spécifique. La compréhension de ces exigences réglementaires dès le départ permet d’éviter des modifications coûteuses, des retards ou des mesures correctives après l'installation.

Impact de l'efficacité énergétique et de l’agencement

La façon dont votre pompe à chaleur est positionnée affecte directement son efficacité énergétique et ses coûts de fonctionnement. Les systèmes installés avec un espace et une circulation d'air adéquats fonctionnent à des niveaux optimum de coefficient de performance saisonnier (SCOP), tandis que les systèmes à l'étroit ou mal positionnés peuvent être sous-performants.

Le lien entre dégagement et performances provient de la dynamique du flux d'air. Un accès limité à l'air sollicite plus le compresseur, ce qui augmente la consommation d'électricité et réduit la production de chaleur par kilowatt utilisé. Lorsque l'air froid rebondit sur des murs proches et recircule, la température moyenne de l'air entrant diminue, ce qui rend l'extraction de chaleur plus énergivore.

Facteurs clés d'efficacité :

• Dégagement adéquat pour la circulation de l’air
• Positionnement stratégique minimisant les déperditions thermiques
• Conception professionnelle du système maximisant sa longévité
• Besoins de maintenance réduits via un agencement accessible

Le positionnement des composants internes a également un impact sur l'efficacité. Des installations bien conçues réduisent les coûts de chauffage, améliorent la durée de vie du système et maintiennent des performances constantes.

Conclusion : la planification de l'espace stimule les performances

Le succès de l'installation d'une pompe à chaleur aérothermique dépend d'une planification spatiale minutieuse, équilibrant les besoins de l'équipement avec l'accessibilité et l'efficacité à long terme. Les propriétaires doivent prévoir un dégagement d'au moins 1 mètre autour de l'unité extérieure, ainsi qu'un espace intérieur pour l'installation d’un ballon d'eau chaude sanitaire. L’anticipation des besoins futurs de votre installation garantit des coûts réduits à long terme, un entretien facilité et de meilleures performances globales du système.

Points clés à retenir

• Les unités extérieures nécessitent au moins 1 mètre de dégagement pour assurer circulation d’air et efficacité
• Les ballons d'eau chaude intérieurs nécessitent généralement un espace au sol d'environ 80 cm x 80 cm et une hauteur de 2 m environ
• Les systèmes monoblocs réduisent les besoins en termes d’espace intérieur
• Les visites techniques professionnelles garantissent un dimensionnement correct et la conformité réglementaire
• Des implantations bien planifiées améliorent l'efficacité, la durée de vie et les coûts de fonctionnement
